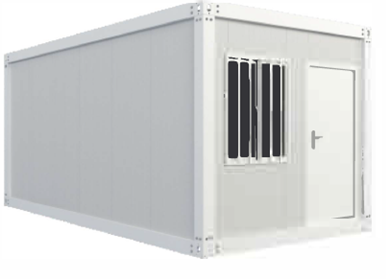

Modelo CH1
Módulo Compacto (Flat-Pack)
Modelo CH1 (Modelo estándar industrial)
Ideal para: oficinas de obra, dormitorios de personal, aulas temporales, comedores o sanitarios.
Características principales:
- Instalación rápida: estructura preensamblada de techo + base
- Paneles de pared tipo sándwich con aislamiento térmico
- Sistema de drenaje interior oculto
- Apilable hasta 4 alturas
- Piso vinílico + estructura de acero soldada
- 8 unidades por contenedor 40HQ
- Vida útil estimada: 25 años

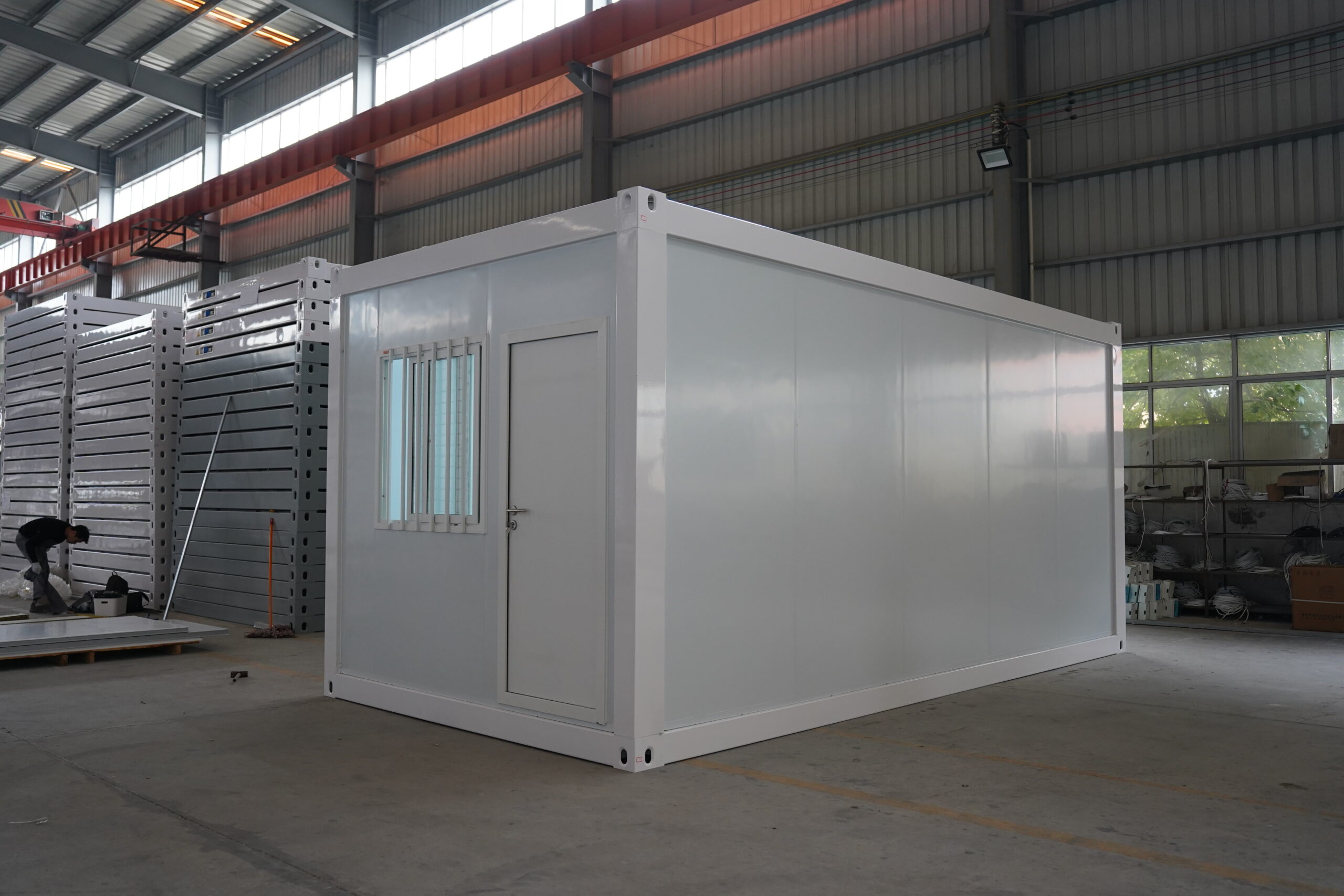

Vivienda contenedor plegada en plano (flat-pack)
- Capacidad: 8 unidades por contenedor 40HQ
- Dimensiones exteriores: 2400 × 5800 × 2896 mm
- Dimensiones interiores: 2080 × 5480 × 2576 mm
- Dimensiones plegadas: 2400 × 5800 × 570 mm
- Ventaja principal de CeH1: Solución económica, duradera y flexible para proyectos industriales o gubernamentales.

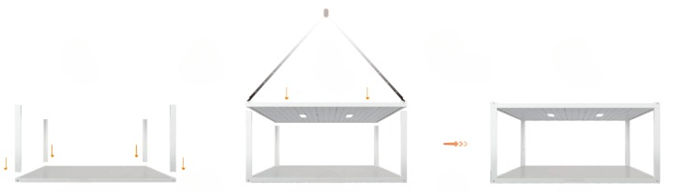

Pasos del montaje
Montaje de columnas
Montaje del techo
Estructura completa

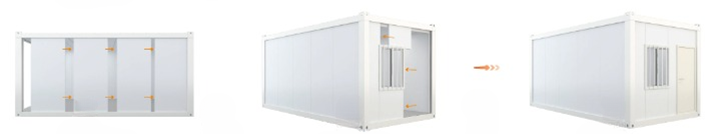

Instalación de paneles de pared
Instalación de puertas y ventanas
Instalación finalizada
Estructura de techo: 1.0 KN/m²
Estructura de base: 2.0 KN/m²
Estructura principal
Mediante la mejora estructural, se ha conseguido que el módulo pueda cumplir con requerimientos equivalentes a construcciones de 3–4 plantas.
Esto se debe al refuerzo de toda la estructura del módulo.
Hemos optimizado los materiales del marco, columnas, conectores angulares y vigas internas, logrando una estructura principal con mayor resistencia para garantizar mayor:

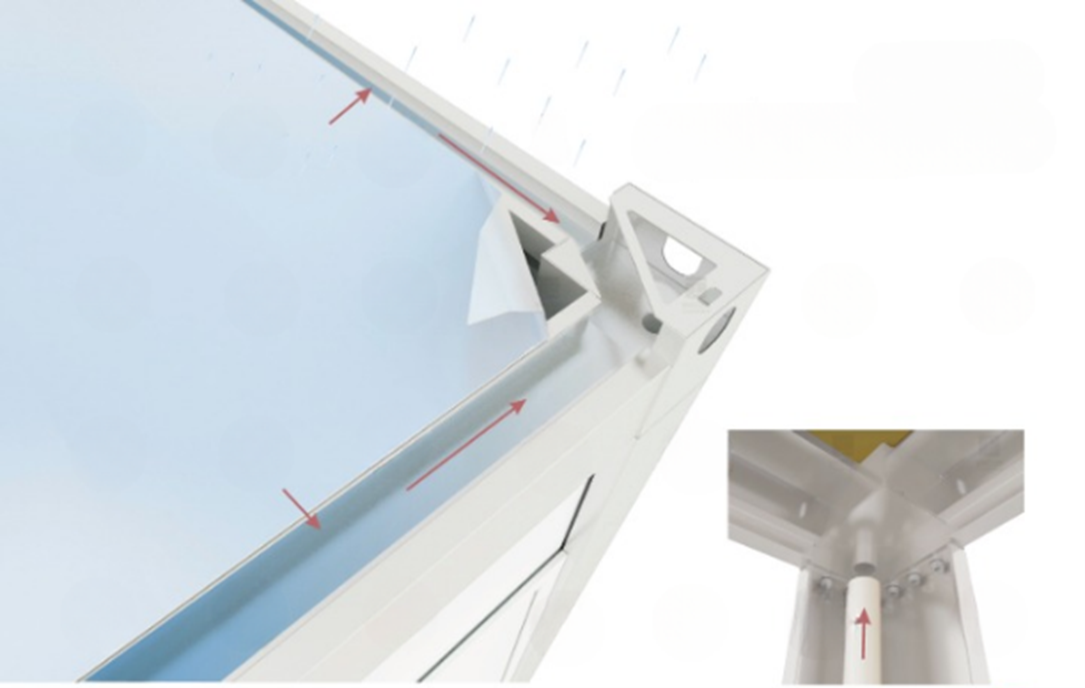

Techo con sistema de drenaje interno
Diseño de drenaje por los cuatro lados.
El techo está completamente recubierto con acero galvanizado, el cual se integra con la canaleta de drenaje principal del marco, resolviendo eficazmente problemas de fugas de agua.
Cada esquina cuenta con una tubería de drenaje interior de PVC, que se ensambla de forma sencilla mediante un sistema de encaje tipo enchufe para una instalación rápida y segura.

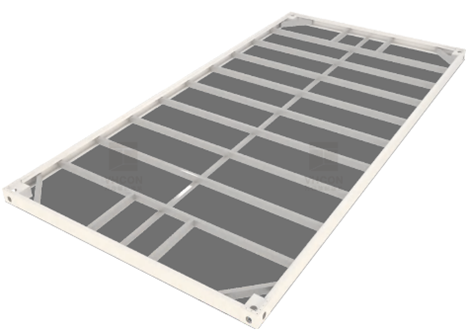

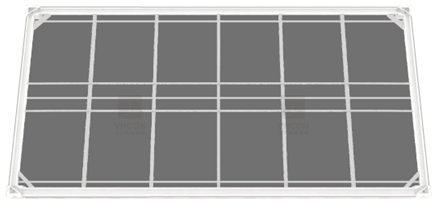

Base soldada integral
El marco principal está fabricado con acero galvanizado Q235B laminado en frío, con un espesor de 2.5 mm.
La base cuenta con una estructura completamente soldada, lo que garantiza una gran estabilidad y seguridad. La capacidad de carga del suelo puede alcanzar los 2.0 KN/m².

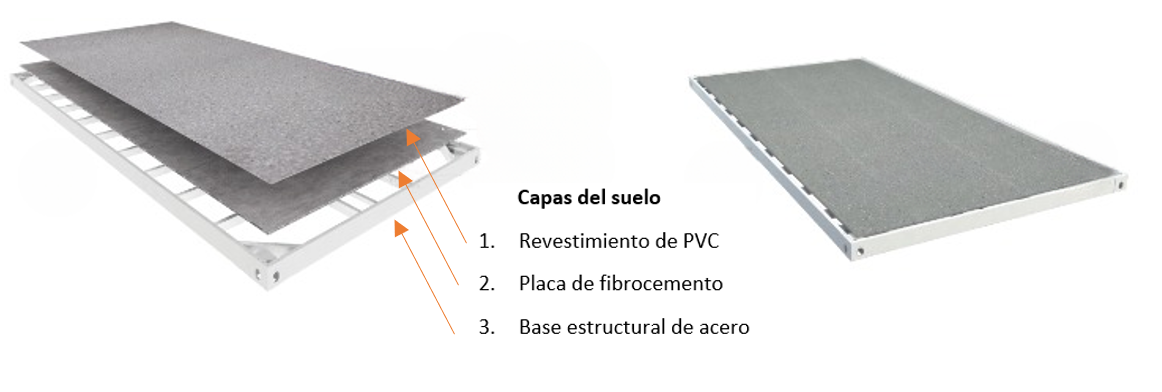

La superficie del suelo está compuesta por una placa de fibrocemento de alta densidad de 18 mm + revestimiento de PVC de 2 mm, ofreciendo propiedades impermeables y resistentes a la humedad, además de ser fácil de limpiar y mantener.

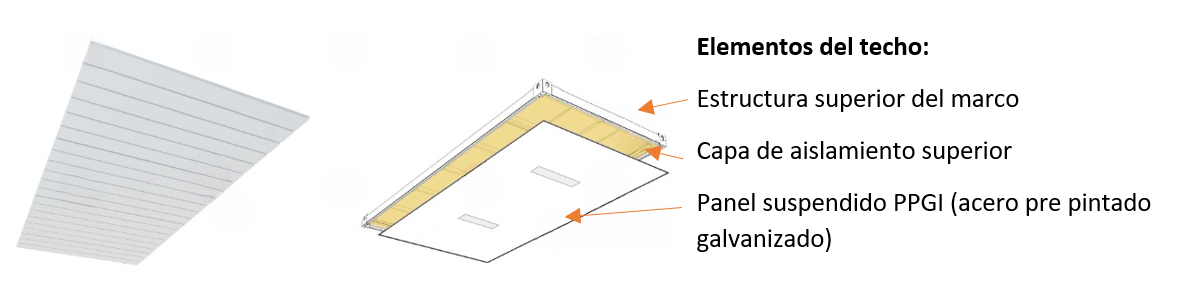

Mejora del techo interior (cielo raso)
El techo interior del módulo está equipado con una capa aislante de 100 mm de espesor, y utiliza paneles de techo suspendido PPGI de 0,4 mm de grosor. El diseño general es limpio y estético.
Los paneles se fijan mediante tornillos autorroscantes, y cuentan con un diseño acanalado en la superficie, lo que facilita las instalaciones eléctricas superiores y las labores de inspección o mantenimiento.

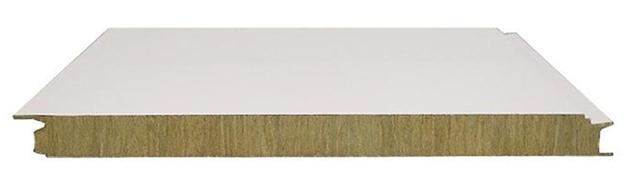

Opciones de paneles de pared
Estos módulos utilizan paneles de acero tipo sándwich de grado aeronáutico con superficie plana, resistentes a la compresión, con funciones de resistencia al fuego, moho, autolimpieza, reducción de ruido y aislamiento térmico. Ambos lados están recubiertos con PPGI de 0.376–0.426 mm de espesor.
El material del núcleo puede elegirse según el rendimiento del material requerido, cumpliendo con diferentes escenarios de uso y necesidades.
EPS (Poliestireno expandido)
PU (Poliuretano)
Lana de roca
Lana de roca con sellado de poliuretano
Lana de vidrio
Panel de silicato de calcio
Panel de magnesio reforzado
Panel compuesto con lana de vidrio reforzada
Posibles Aplicaciones del módulo
Adecuado para dormitorios de obras, oficinas, aulas, almacenes, salas de herramientas, salas de equipos, etc.
También puede combinarse y ensamblarse de forma personalizada según las necesidades individuales, con posibilidad de remodelación secundaria, obteniendo así un entorno más amplio, cómodo y de alto estándar.

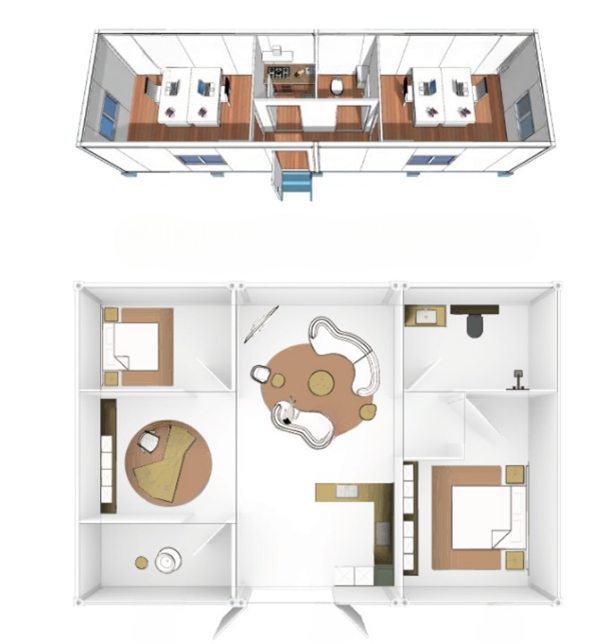

Combinación flexible, espacios variables
Diseño modular con opciones personalizadas
Varios módulos pueden combinarse para formar diferentes distribuciones espaciales, satisfaciendo así todo tipo de necesidades del usuario.
Ya sea agregando habitaciones, puertas, ventanas o marcos estructurales, cada diseño puede ajustarse de forma personalizada.
Contamos con un equipo profesional de diseño de soluciones, enfocado en materializar la estética ideal de cada cliente.

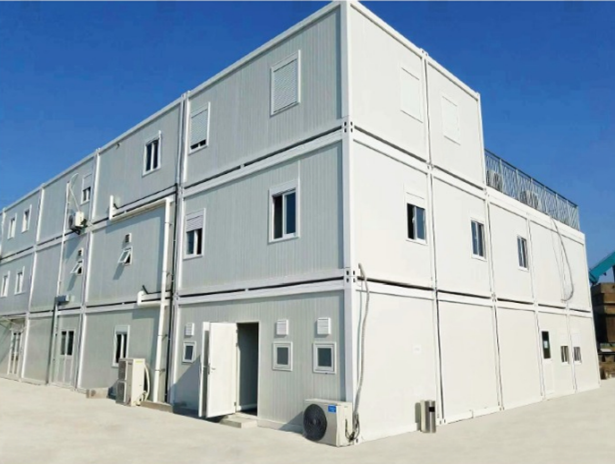

Combinación vertical
Ahorro de espacio en superficie
Los módulos apilables permiten combinaciones de 2 a 4 niveles, siendo adecuados para dormitorios de empleados, oficinas, aulas escolares, alojamientos, entre otros.
Esta solución permite un uso más eficiente del terreno, maximizando el aprovechamiento del espacio y adaptándose a distintas necesidades.
Especificaciones técnicas Módulo Compacto CeH1
- Dimensiones exteriores: 5800 × 2400 × 2890 mm (Largo × Ancho × Alto)
- Dimensiones interiores: 5640 × 2240 × 2580 mm (Largo × Ancho × Alto)
- Dimensiones plegadas: 5800 × 2400 × 570 mm (Largo × Ancho × Alto)
- Peso: 1.3 toneladas
- Capacidad de carga por contenedor: 8 unidades / 40HQ
- Clasificación antisísmica: Grado 8
- Clasificación contra incendios: Grado A
- Vida útil: 25 años
- Carga del suelo: 2.0 KN/m²
- Carga del techo: 1.0 KN/m
- Resistencia al viento: 0.6 KN/m²
Reduce costes y gana eficiencia
Aprovecha nuestras ventajas logísticas: hasta 4 unidades por contenedor (40HQ) y menos necesidad de camiones, grúa y permisos frente a los módulos tradicionales. Descubre cómo optimizar tu proyecto con nuestras soluciones modulares.
